Telkom IQ 5G 700

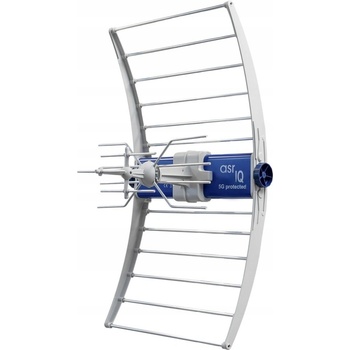

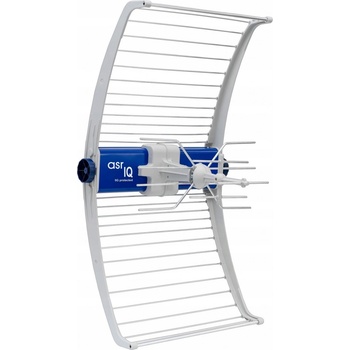

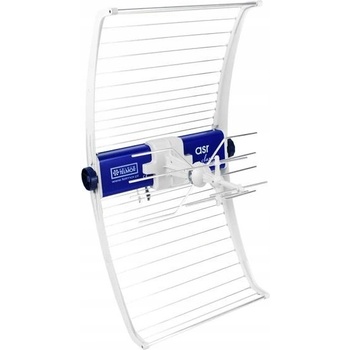

TV anténa DVB-T2 ASR IQ 5G 700 PROTECTED Telkom Telmor

Moderná širokopásmová anténa určená na príjem digitálneho televízneho signálu DVB-T/T2. Verzia 5G Protected má implementovanú veľmi rozsiahlu pásmovú filtráciu, ktorá eliminuje rušivé signály mimo pásmo (5G, LTE 700, LTE 800, CDMA 450, GSM 1800 atď.). Vyššie uvedené signály mimo pásmo (najmä zo stožiarov a telefónov) môžu spôsobiť skreslenie predzosilňovačov a ďalších aktívnych prvkov. Použitím antény ASR IQ 5G Protected chránime príjem DVB-T/T2 pred vplyvom tých signálov, ktoré príjem sťažujú.

Anténa má vysoký energetický zisk (>14dBi) a vstavaný ultranízkošumový predzosilňovač (>20dB), ktorý je možné napájať napätím v rozsahu 5-12V (napr. TV alebo DVB-T/T2 prijímač).

Nízka úroveň vlastného šumu prvého zosilňovacieho stupňa je veľmi dôležitá na dosiahnutie dobrej kvality signálu (veľký odstup signálu od šumu).

Verzia 5G Protected má tiež vstavaný bypass. Pokiaľ nezapnete napájanie tejto antény, bude fungovať ako pasívna anténa. ----------

Charakteristika ----------

• Má vstavaný pásmový filter 470-694 MHz
• Chráni signály DVB-T/T2 pred rušením z 5G, LTE a GSM
• Má veľmi vysoký energetický zisk a vstavaný ultra-nízkošumový predzosilňovač
• Estetická a odolná konštrukcia

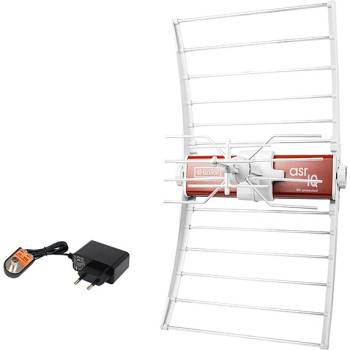

• Napájanie predzosilňovača jednosmerným napätím v rozsahu 5…12V (12V napájací zdroj s výhybkou ZZA-7 súčasťou dodávky)

----------

Technické dáta ----------

• Prijímaný frekvenčný rozsah: 470-694 MHz
• Maximálny zisk: 14 dBi
• Zisk predzosilňovača max.: 22 dB
• Útlm mimo pásma: >20/703 dB@MHz/>20/743 dB@MHz/>30/800 dB@MHz/>40/1600 dB@MHz
• Polarizácia: Horizontálna (H)
• Šírenie lúča 3dB (horizontálna rovina): 40 stupňov
• Vyžarovací pomer-predný/zadný: 24 dB
• Hlučnosť: < 4 dB
• Spínacia úroveň (výstup): 90…93 dBuV
• Rozsah napájacieho napätia: 5 VDC
• Priemer stožiaru-maximum: 25-60 mm
• Maximálne zaťaženie vetrom: 120 N
• Výstupná impedancia: 75 Ohmov
• Typ výstupného konektora: F zásuvka
• Rozmery rozloženej antény: 820 x 455 x 220 mm

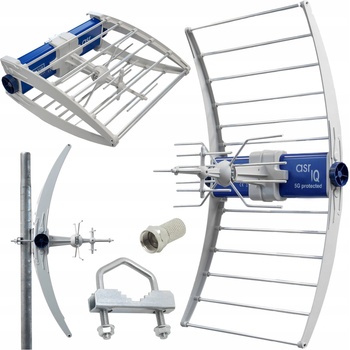

• Štandardné vybavenie: Skrutkovacie F vidlica, kríženie ZZA-7 s napájaním ~230 V
